Клапан предохранительный стальной пружинный фланцевый 17с14нж 4Р 17с25нж 4 РУ40
- В наличии
- Оптом и в розницу
126 000 ₸
Показать оптовые цены- +7 (708) 972-72-95
- +7 (702) 655-58-58Ерлан
- +7 (702) 730-44-93Ерлан
Назначение и технические характеристики клапана предохранительного СППК.

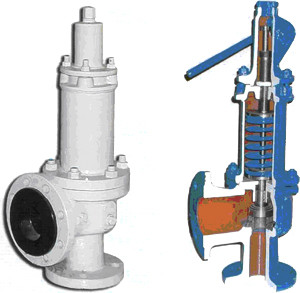

Клапан предохранительный пружинный фланцевый без приспособления для принудительного открывания СППК4 17с14нж Ду50 Ру40
Клапан предохранительный предназначен для защиты оборудования от скачков давления. Применяется на резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса давления рабочей среды до заданного предела давления.
присоединение к трубопроводу - по ГОСТ 12815-80 (входной фланец - исполнение 3, Выходной фланец - исполнение 1).
Рабочая среда вода, пар, воздух, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводороды, при темературе -40 до +450 оС для ст20, от -60 до +600 оС для стали 12Х18Н9Т
Нормальное давление, кгс/см2 (Ру): 40 (4,0)
Материал корпуса - сталь 20Л, сталь 12Х18Н9ТЛ
Габаритные размеры клапана СППК4.
| Условное обозначение |
Таблица- фигура |
DN | Н | Н1 | L | Масса |
| СППК4-25-40 СППК4-25-40нж СППК4-50-40нж СППК4-80-40нж |
17с14нж 17нж14нж 17нж14нж 17нж14нж |
25 25 50 80 |
- - - - |
505 505 600 690 |
100 100 130 150 |
20 21 29 41 |
 |
 |
Другие пружинные фланцевые предохранительные клапаны СППК и СППК 4 на давление PN=40 кгс/см2:
| Наименование клапана | Таблица-фигура | DN | H | H1 | L | Масса |
| СППК4-25-40 | 17с14нж | 25 | - | 505 | 100 | 20 |
| СППК4Р-25-40 | 17с25нж | 25 | 545 | - | 100 | 23 |
| СППК4-25-40нж | 17нж14нж | 25 | - | 505 | 100 | 21 |
| СППК4Р-25-40нж | 17нж25нж | 25 | 475 | - | 100 | 24 |
| СППК4Р-50-40 | 17с21нж | 50 | 595 | - | 130 | 31 |
| СППК4-50-40 | 17с23нж | 50 | - | 570 | 130 | 28 |
| СППК4-50-40нж | 17нж14нж | 50 | - | 600 | 130 | 29 |
| СППК4Р-50-40нж | 17нж25нж | 50 | 660 | - | 130 | 31 |
| СППК4Р-80-40 | 17с21нж | 80 | 675 | - | 150 | 44 |
| СППК4-80-40 | 17с23нж | 80 | - | 650 | 150 | 39 |
| СППК4-80-40нж | 17нж14нж | 80 | - | 690 | 150 | 41 |
| СППК4Р-80-40нж | 17нж25нж | 80 | 740 | - | 150 | 44 |
| СППК5Р-100-40 | 17с21нж | 100 | 770 | - | 160 | 58 |
| СППК5-100-40 | 17с23нж | 100 | - | 730 | 160 | 55 |
| СППК5-100-40нж | 17нж23нж | 100 | - | 730 | 160 | 55 |
| СППК5р-100-40нж | 17нж21нж | 100 | 770 | - | 160 | 58 |
| СППК5Р-150-40 | 17с21нж | 150 | 940 | - | 205 | 99 |
| СППК4-150-40 | 17с23нж | 150 | - | 860 | 205 | 96 |
| СППК4-150-40нж | 17нж23нж | 150 | - | 860 | 205 | 96 |
| СППК4р-150-40нж | 17нж21нж | 150 | 940 | 205 | 99 |
Интересно? Поделитесь с друзьями и коллегами!
Раздел на сайте: Клапаны СППК предохранительные
| Основные | |
|---|---|
| Страна производитель | Россия |
| Функциональное назначение клапана | Предохранительный клапан |
| Тип присоединения | Фланцевое |
- Цена: 126 000 ₸
