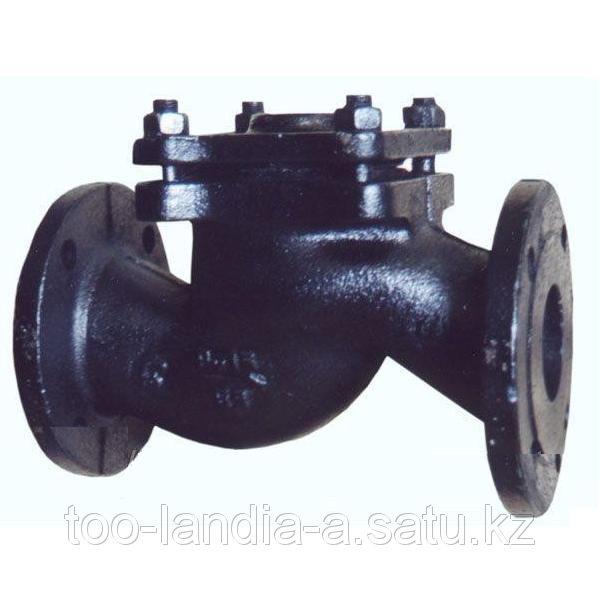

Клапан обратный подъемный чугунный фланцевый 16ч6п
влево
  • Клапан обратный подъемный чугунный фланцевый 16ч6п, фото 2
  • Клапан обратный подъемный чугунный фланцевый 16ч6п, фото 3
  • Клапан обратный подъемный чугунный фланцевый 16ч6п, фото 4
вправо

Клапан обратный подъемный чугунный фланцевый 16ч6п

  • В наличии
  • Оптом и в розницу

5 025 Тг.

Показать оптовые цены
+7 (7272) 25-74-85
  • +7-708-971-04-17
  • +7-702-655-58-58
    Ерлан
  • +7-702-730-44-93
    Ерлан
  • График работы
  • Адрес и контакты
Клапан обратный подъемный чугунный фланцевый 16ч6пКлапан обратный подъемный чугунный фланцевый 16ч6п
5 025 Тг.
В наличии
Купить
+7 (7272) 25-74-85
  • +7-708-971-04-17
  • +7-702-655-58-58
    Ерлан
  • +7-702-730-44-93
    Ерлан
Описание
Характеристики
Информация для заказа
Отзывы о товаре

16ч6п: Технические характеристики

Клапаны обратные подъемные  >  Клапан 16ч6п обратный подъёмный фланцевый из серого чугуна.

16ч6п — цена

Клапан 16ч6п

Клапан 16ч6п

Клапан  16ч6п применяется на трубопроводах для предотвращения обратного потока среды.

Среда : насыщенный пар при температуре до200 градусов.

Давление PN, МПа (кгс/см2): 1,6 (16)

Присоединение к трубопроводу: фланцевое

Привод: ручной

Устройство и работа клапана 16ч6п.

Клапан состоит из следующих основных деталей и узлов: корпус, крышка, узел затвора.
Принцип действия клапана: при подачи среды золотник открывается, при прекращении подачи среды золотник опускается на уплотнительную поверхность корпуса и предотвращает обратный поток среды.

16ч6п  —  технические характеристики:

Клапан 16ч6п: Условный проход Ду,мм 32 40 50 65 80 100 150 200
Клапан 16ч6п: Строительная длина L,мм 180 200 230 290 310 350 480 600
Клапан 16ч6п: Высота H,мм 84 96 115 145 156 170 238 245
Клапан 16ч6п: Масса,кг 4,5 7 9 18 23,5 35,5 74 121



Перед монтажом клапана 16ч6п проверить легкость и плавность движения золотника и произвести гидравлическое испытание водой Pу- 1,6(16) МПа (кгс/см2). Установочное положение клапана 16ч6п  на горизонтальном трубопроводе крышкой вверх, с направлением потока среды вверх, с направлением потока под золотник.

Раздел на сайте: Клапаны обратные

Основные
Страна производительРоссия
Тип присоединенияФланцевое
ПриводРучной
