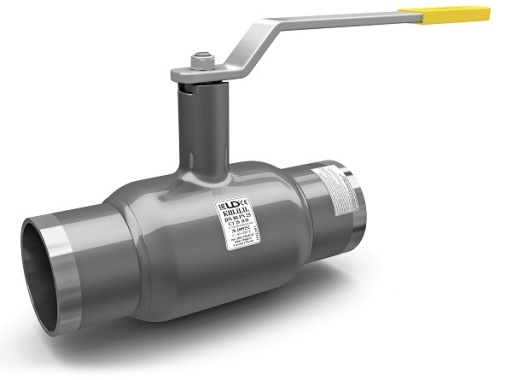

Кран шаровый стальной под приварку LD РУ25 РУ40
влево
  • Кран шаровый стальной под приварку LD РУ25 РУ40, фото 2
  • Кран шаровый стальной под приварку LD РУ25 РУ40, фото 3
  • Кран шаровый стальной под приварку LD РУ25 РУ40, фото 4
вправо

Кран шаровый стальной под приварку LD РУ25 РУ40

  • В наличии
  • Оптом и в розницу

6 675 Тг.

Показать оптовые цены
+7 (7272) 25-74-85
  • +7-708-971-04-17
  • +7-702-655-58-58
    Ерлан
  • +7-702-730-44-93
    Ерлан
  • График работы
  • Адрес и контакты
Кран шаровый стальной под приварку LD РУ25 РУ40Кран шаровый стальной под приварку LD РУ25 РУ40
6 675 Тг.
В наличии
Купить
+7 (7272) 25-74-85
  • +7-708-971-04-17
  • +7-702-655-58-58
    Ерлан
  • +7-702-730-44-93
    Ерлан
Описание
Характеристики
Информация для заказа
Отзывы о товаре

Технические характеристики краны шаровые стальные LD



 Кран шаровой LD стандартно проходной под приваркуКран шаровой LD стандартно проходной под приваркуКран шаровой LD стандартно проходной фланцевыйКран шаровой LD стандартно проходной фланцевый



 структура обозначения  кранов шаровых LD



 обозначение на корпусе кран шаровой LD

1. товарный знак завода производителя,

2. условное обозначение шарового крана,

3. проходное сечение,

4. дата изготовления шарового крана,

5. контактный телефон завода производителя,

6. условный диаметр и условное давление шарового крана,

7. материал корпуса шарового крана,

8. серийный номер партии шарового крана,

9. максимально допустимая температура рабочей среды





Кран шаровой LD стандартно проходной под приварку

Спецификация материалов

  • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С-LD Energy
  • Шар: нержавеющая сталь
  • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409
  • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
  • Уплотнение штока: фторсилоксановый эластомер
  • Уплотнение штока/подшипник скольжения:фторопласт Ф4К20 (PTFE+C, Teflon)
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей

DN 300-700: механический редуктор в комплекте



 чертеж кран шаровой фланцевый LD

Технические характеристики

DN

PN

Код

d

d*

s

D

H

h

I

L

Вес, кг.

15

40

КШ.Ц.П.015.040.02

10

21,3

2,8

38

72

63

170

200

0,8

20

40

КШ.Ц.П.020.040.02

15

27

2,8

42

72

61

170

200

0,8

25

40

КШ.Ц.П.025.040.02

18

32

3

48

75

61

170

230

1,1

32

40

КШ.Ц.П.032.040.02

24

38

3,5

57

75

63

170

230

1,5

40

40

КШ.Ц.П.040.040.02

30

48

3,5

60

92

64

235

250

2,0

50

40

КШ.Ц.П.050.040.02

40

Раздел на сайте: Краны шаровые

Основные
Страна производительРоссия
Тип затвора  Шаровый
