Концентрические и эксцентрические переходы
Технические характеристики даны для марок стали: 20, 3, 09Г2С. В качестве материала для изготовления переходов применяются также стали (15Х5М, 12(08)Х18Н10Т, 10Х17Н13М2Т и др.)
1. Штампованные, бесшовные
2. Листовые сварные
3. Штампосварные
1. Штампованные, бесшовные
Метод изготовления | Нормативный документ | Технические характеристики | Обозначение при заказе (пример) |
Штамповка из трубных заготовок методом обжима | ГОСТ 17378-01 | Условное давление до 16 Мпа (160 кгс/см2) | Переход концентрический D=57 мм, Т=4,0 мм D1=45 мм, Т1=4,0 мм из стали 09Г2С |
Температура от минус 70° до плюс 450° | Переход К 57х4-45х4 ст.09Г2С ГОСТ 17378-01 | ||
Температура от минус 70° до плюс 450° |
2. Листовые, сварные
Метод изготовления | Нормативный документ | Технические характеристики | Обозначение при заказе (пример) |
Сварка стальных листов | ОСТ 34-10-753-97 | Условное давление 1,6 МПа (16 кгс/см2), 2,5 МПа (25 кгс/см2) | Сварной концентрический переход с условными проходами Dу 600 мм и Dу 300 мм на условное давление Ру 1.6 Мпа |
Переходы изготавливают от Дн 630 мм до Дн 1620 мм | Переход КПС 600х300-1,6 ОСТ 34-10-753-97 | ||
Рабочая температура до плюс 350° | |||
Используются для трубопроводов и трубопроводных систем тепловых сетей (среда вода/пар) | |||
ОСТ 36-22-77 | Условное давление 1,6 МПа (16 кгс/см2), 2,5 (25 кгс/см2) | Переход Дн=530мм, Дн=426 мм и S=12 из ст.ВСт3СП | |
Переходы изготавливают от Дн 530 мм до Дн 1620 мм | Переход КПС 630x530x12 ст.ВСт3СП ОСТ 36-22-77 | ||
Температура от минус 30° до плюс 300° | |||
Используются на предприятиях химической, нефтехимической, нефтяной, металлургической отраслей промышленности |
3. Штампосварные
Метод изготовления | Нормативный документ | Технические характеристики | Обозначение при заказе (пример) |
Вальцовка из листовых или трубных элементов или штамповка из листовой заготовки двух или более частей с последующей сборкой и сваркой | ТУ 102-488-95 | Условное давление до 10 Мпа (100 кгс/см2) | Переход концентрический штампосварной Dн=1020 мм, dн=720 мм, для соединения с трубами класса прочности К50 с толщинами стенок 26 и 18 мм на рабочее давление 8,5 МПа при коэффициенте условий работы m=0,6 в климатическом исполнении УХЛ |
Переходы изготавливают от Дн 530 мм до Дн 1420 мм | Переход ПШС 1020 (26К50) х 720 (18К50)-8,5-0,6-УХЛ ТУ 102-488-95 | ||
Температура при монтаже от минус 60° до плюс 150°; при эксплуатации от минус 40° до плюс 150° | |||
Предназначены для объектов нефтяной и газовой промышленности, транспортирующих нефть, нефтепродукты и газ. |
Во время возведения трубопроводов иногда возникают некоторые проблемы, связанные с изменением пути главной магистрали.
Решение подобных проблем - это изготовление соединительных элементов (деталей) для трубопроводов , как например, отводы, тройники, и концентрические и эксцентрические переходы. Технически-нормативная документация на переходы определяется ГОСТ 17378-2001.
Переходы подразделяются на:
Концентрические переходы: описание и область применения
Переходы концентрические - это трубопроводные детали конструкции, созданные для соединения двух и более труб на участках с изменением диаметра самого трубопровода.
С помощью применения таких переходов конец трубы одного диаметра возможно соединить с трубой другого диаметра, а также, как, произвести уменьшение или увеличения движения потока воды или какого-либо другого вещества.
Концентрические переходы применяются в различных областях, в частности:
- - нефтегазовая промышленность.
- - энергетическая отрасль.
- - химическая промышленность.
- - коммунальный сектор.
- - Концентрические переходы применяются в вертикальных трубопроводах (используется для трубопроводов на специальных подвесных опорах и имеют форму усечённого конуса).
- - В зависимости от условий среды и от свойств транспортируемого потока, концентрические стальные переходы могут производиться из стали 15Х5М, 09Г2С, и т.д.
В изготовлении такой продукции (в средне- и малоагрессивных средах), используют различные марки стали:
-
-
- 20А, 20С;
- 12Х1МФ;
- 09ГСФ;
- 15Х5М;
- 16ГС;
- 13ХФА;
- 10Х17Н13М2Т;
- 12(08)Х18Н10Т.
-

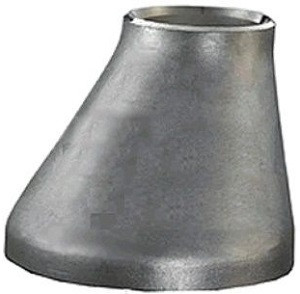

Эксцентрические переходы
Переходы эксцентрические применяют чаще всего в горизонтальных трубопроводах. Переходы ГОСТ 17378-01 применяются при Ру до 16 МПа в диапазоне температур от минус 70 до плюс 450°С. Нижняя часть эксцентрического перехода – ровная, а верхняя ее часть имеет диаметры различного размера. В зависимости от условий среды и свойств транспортного потока, переходы можно изготавливать из стали, 15Х5М, 09Г2С и т.д.
Эксцентрические переходы изготавливаются различными способами: штамповка, сварка, обжим трубы и т.д. Эти переходы, как и концентрические, используются в нефтегазовой промышленности, энергетике, а также в химическом производстве.
