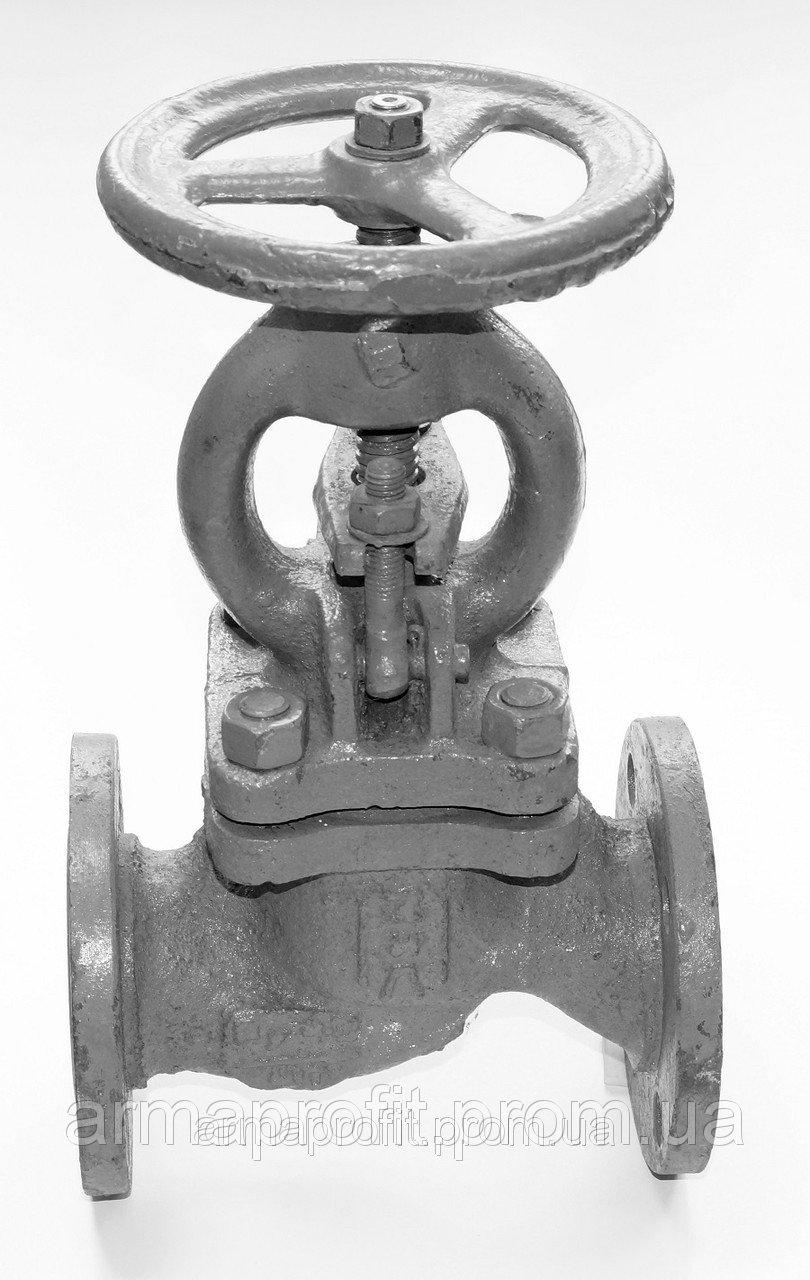

Клапан запорный стальной фланцевый РУ25 15с18нж

В наличииОптом и в розницу

14 625 Тг.

Показать оптовые цены
  • 13 162,50 Тг./шт.
    при заказе от 10 шт.
Клапан запорный стальной фланцевый РУ25 15с18нж
Клапан запорный стальной фланцевый РУ25 15с18нж
14 625 Тг.
В наличии
Купить
Перезвоните мне
  • +7 показать номер +7 (7272) 25-74-85
  • +7-708-971-04-17
  • +7-702-655-58-58 Ерлан
  • +7-702-730-44-93 Ерлан
Перезвоните мне
  • +7 показать номер +7 (7272) 25-74-85
  • +7-708-971-04-17
  • +7-702-655-58-58 Ерлан
  • +7-702-730-44-93 Ерлан
  • Адрес и контакты
    • Телефон:
      +7 (7272) 25-74-85
      +7-708-971-04-17
      +7-702-655-58-58, Ерлан
      +7-702-730-44-93, Ерлан
    • Адрес:
      ул. Рaйымбeкa, д. 312 A, Алматы, Казахстан
    • Email:
      too.acg@mail.ru

Клапан запорный PN 2,5 МПа

Главная /Каталог/ Продукция / МЗТА /Клапаны

Клапаны запорные предназначены для использования в качестве запорного в технологических трубопроводах по транспортированию воды, пара, масел, нефти, неагрессивных нефтепродуктов, природного газа, неагрессивных и слабоагрессивных жидких и газообразных сред, по отношению к которым материалы, применяемые в клапанах, коррозионностойкие. Корпусные детали клапанов изготавливаются из стали марок: 25Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором). Класс герметичности «А», «В», «С», «D», «Е», «F», «G» по ГОСТ 9544-2015. Срок службы не менее 10 лет. Гарантия 24 месяца.




ТАБЛИЧНЫЕ ФИГУРЫ

15с18нж 15с518нж 15лс18нж 15лс518нж 15нж18нж 15нж518нж



Клапаны запорные стальные 2,5 МПа

Показатели назначения запорных клапанов 15с18нж

  • Рабочая среда:
    Вода, воздух, пар, аммиак, масло, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, и другие среды по отношению к которым материалы, применяемые в клапанах, коррозионостойкие
  • Температура рабочей среды: от -40 до +425°С
  • Условия эксплуатации: У1
  • Направление подачи рабочей среды: одностороннее по маркировке на корпусе
  • Установочное положение клапана: управляющим органом вверх. Допускается отклонение от вертикали до 90° в любую сторону
  • Фланцевые присоединительные размеры по ГОСТ 54432-2011: исполнение В
  • Присоединение к трубопроводу: под приварку, фланцевое

Материальное исполнение запорных клапанов 15с18нж

  • 1. Корпус: 25Л
  • 2. Седло: 20Х13
  • 3. Диск: 25Л+20Х13
  • 4. Гайка диска: Сталь 35
  • 5. Шпиндель: 20Х13
  • 6. Шпилька: Сталь 25
  • 7. Прокладка: 08Х18Н10+графит
  • 8. Гайка: Сталь 35
  • 9. Крышка: 25Л
  • 10. Набивка сальника: ТРГ
  • 11. Ось откидного болта: 20Х13
  • 12. Втулка нажимная: 20Х13
  • 13. Откидной болт: Сталь 25
  • 14. Крышка сальника: 25Л
  • 15. Гайка: Сталь 35
  • 16. Гайка шпинделя: Латунь ЛС59-1
  • 17. Маховик: 25Л
  • 18. Гайка: Сталь 45
  • 19. Редуктор: —
Клапаны запорные 15с18нж

Клапан запорный стальной 15с18нж

Габаритные размеры запорных клапанов 15с18нж

Наименование L D0 D D1 D2 H b f n d Масса, кг
Клапан (вентиль) 15с18нж Ду 15  130  120 95  65  47  235 14 2 4 14 4,4
Клапан (вентиль) 15с18нж Ду 20  150  140 105  75  58  275 14 2 4 14 5
Клапан (вентиль) 15с18нж Ду 25  160  160 115  85  68  285 14 2 4 14 6
Клапан (вентиль) 15с18нж Ду 32  180  180 135  100  78  300 16 2 4 18 9,5
Клапан (вентиль) 15с18нж Ду 40  200  200 145  110  88  355 16 3 4 18 12
Клапан (вентиль) 15с18нж Ду 50  230  240 160  125  102  360 17 3 4 18 20
Клапан (вентиль) 15с18нж Ду 65  290  280 180  145  122  360 19 3 4 18 27
Клапан (вентиль) 15с18нж Ду 80  310  280 195  160  133  370 19 3 4 18 37
Клапан (вентиль) 15с18нж Ду 100  350  320 230  190  158  370 21 3 8 22 47,5
Клапан (вентиль) 15с18нж Ду 125  400  400 270  220  184  460 25 3 8 26 68
Клапан (вентиль) 15с18нж Ду 150  480  400 300  250  212  510 27 3 8 26 99
Клапан (вентиль) 15с18нж Ду 200  600  400

Раздел на сайте: Вентили

Характеристики
Основные
Страна производитель Россия
Класс герметичности   С
Тип присоединения Фланцевое
