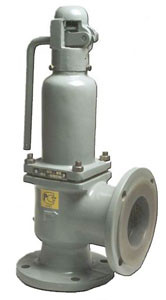

СППК - сбросные пружинные предохранительные клапаны предназначены для защиты различного промышленного оборудования от недопустимого превышения установленного давления. СППК применяюбтся в промышленных резервуарах, водогрейных и других котлах, технических емкостях и трубопроводах для автоматического сброса рабочей среды в атмосферу (газ, пар) или отводящий трубопровод (жидкость). После снижения давления до нужного предела предохранительный клапан прекращает сброс. Расчет пропускной способности производится по ГОСТ 12.2.085.
№ | DN, мм | PN, кгс/см2 |
1 | 25 | 40, 100, 160 |
2 | 50 | 16, 40, 63, 160 |
3 | 80 | 16, 40, 63, 160 |
4 | 100 | 16, 40, 63, 160 |
5 | 150М | 16, 40 |
6 | 150М1 | 16 |
7 | 200 | 16 |
8 | 200М | 16 |
Давление закрытия клапанов - Рз не менее 0,8 Рн.
Рн - давление настройки (наибольше, избыточное давление на входе в клапан, при котором обеспечивается заданная герметичность в затворе).
Давление полного открытия клапанов равно:
- (Рн+0,5) кгс/см2 - при давлении настройки от 0,5 до 3 кгс/см2;
- 1,15 Рн кгс/см2 - при давлении настройки свыше 3 кгс/см2 до 60 кгс/см2;
- 1,1 Рн кгс/см2 - при давлении настройки свыше 60 кгс/см2.
Давление установочное (Руст) - это заранее установленное давление на входе в сбросной клапан, при котором начинается подъем золотника клапана и открытие клапана. Регулировку предохранительного клапана на давление начала открытия изготовитель производит без противодавления на выходе клапана (сброс испытательной среды происходит в атмосферу). При заказе необходимо указывать давление начала открытия (установочное давление), на которое необходимо настроить клапан, также необходимо учесть действие противодавления, если оно имеется в системе на выходе из клапана.
Клапаны с сильфоном - механизм уравновешенного типа, что компенсирует действие противодавления на выходе из клапана. Сильфон также защищает пружину сбросного клапана от вредного воздействия рабочей среды, повышенной или пониженной температуры рабочей среды. Сильфонные клапаны из стали 12Х18Н9ТЛ предназначены для рабочих сред с температурой до минус 1100С.
По маркам стали сбросные предохранительные клапаны изготавливаются в двух исполнениях:
1. корпус - сталь 20Л, золотник, седло - из стали 20Х13 (тип 17с..У1);
2. корпус - сталь 12Х18Н9ТЛ, золотник, седло - из стали 12Х18Н9Т с наплавкой ЦН-12М (тип 17нж..УХЛ1);
3. корпус - сталь 20ГЛ, золотник, седло из стали 12Х18Н9ТЛ с наплавкой ЦН-12М (тип 17лс..ХЛ1);
4. корпус - сталь 12Х18Н12М3ТЛ, золотник, седло - из стали 10Х17Н13М3Т с наплавкой ЦН-12М (тип 28нж..УХЛ1).
Пружина во всех исполнениях изготавливается по ГОСТ 16118-70 из стали 50ХФА.
Для проверки исправности действия в рабочем состоянии предохранительные клапаны СППК Р имеют устройство для ручного открывания и продувки. Клапаны СППК - без устройства для ручного открывания.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев сбросных клапанов соответствуют ГОСТ 12815-80.
Клапаны DN 25 мм PN 100 кгс/см2 изготавливаются с резьбовым штуцерно-торцевым присоединением: М48х2 на входе, М56х2 на выходе.
При заказе предохранительных клапанов необходимо указать:
- наименование изделия, обозначение,
- размер номинальный (условный проход) (DN, мм),
- номинальное (условное) давление (PN, кгс/см2),
- давление начала открытия (Рн.о, кгс/см2) или номер пружины,
- исполнение по материалу,
- необходимость устройства для ручного открывания.
Пример обозначения при заказе (и в другой документации) клапана DN 50 мм PN 40 кгс/см2 из стали 12Х18Н9ТЛ с ручным открыванием, давлением начала открытия - Рн.о 14 кгс/см2: Клапан предохранительный СППК 4Р-50-40 DN 50 мм PN 40 кгс/см2 Рн.о 14 кгс/см 2 17нж25нж
Раздел на сайте: Клапаны СППК предохранительные
Основные | |
---|---|
Производитель | Конаковский завод механизированного инструмента |
Страна производитель | Россия |
Направление потока в клапане | Угловое |
Тип клапана | Кольцевой |
Функциональное назначение клапана | Предохранительный клапан |
Тип присоединения | Фланцевое |
- Цена: от 105 790 ₸
